quinta-feira, 26 de abril de 2007

Rev A do 'Bootloader'

Fiz uma revisão no circuito do BootLoader, pois a versão anterior se mantinha normalmente acionada, forçando a nível baixo as linhas SDA e SCL, requerendo assim que o ICPROG fosse executado ao menos uma vez, ou que o cabo ao PC fosse desconectado

A revisão atual corrigiu isso utilizando uma porta que estava livre no 74XX125.

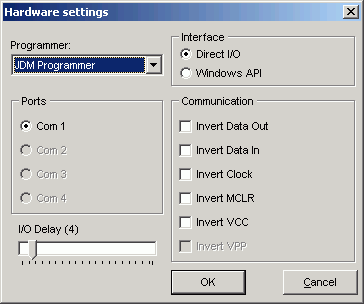

E a configuração do ICPROG tem que mudar, em relação à anterior para desinverter os sinais de VCC e MCLR. As outras configurações permanecem as mesmas.

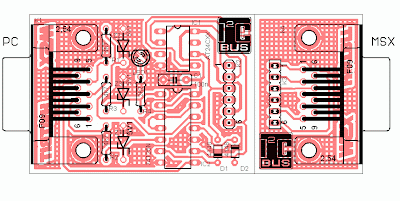

A placa também foi atualizada. Um arquivo com os arquivos em formato eagle estão neste link.
