Correção da montagem

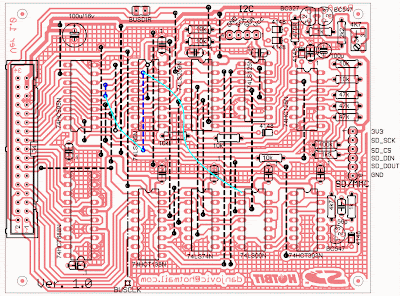

A correção do circuito, para corrigir a fase do sinal de 'clock' aplicado ao 74LS165 pode ser vista na figura abaixo: Basta remover os jumpers indicados em Azul escuro, e fazer duas novas ligações, conforme indicado em Azul claro. (Clique na imagem para ampliar)



A correção para a versão da placa com 50 pinos é nos mesmos pontos.
